Zones, superficies et vides

Les zones mesurent des superficies sur une page calibrée : plancher, peinture, ignifugation, toiture ou allocation. Un vide porte la même classe qu'une zone et se soustrait de son total.

Accès et chemin

Chemin : projet → Révision du plan → outil Zone (Z). Un lecteur peut consulter; un éditeur ou administrateur de projet est requis pour créer ou supprimer une zone. La précision dépend entièrement de l'échelle de la page.

Tracer une zone et ses vides

1. Vérifiez l'échelle avec une cote connue. Si elle manque, les sommets peuvent être enregistrés, mais aucune superficie fiable ne peut être calculée.
2. Armez Zone (Z), puis saisissez une Classe de zone stable — le champ propose p. ex. plancher_bois. Les regroupements utilisent le nom exact : évitez les variantes orthographiques.
3. Pour une surface positive, laissez Vide / déduction (se soustrait de sa classe) décoché. Cliquez chaque sommet du contour; Entrée ou un double-clic ferme le polygone, Retour arrière enlève le dernier point et Échap annule le tracé.
4. Pour une cage, un puits ou une exclusion, cochez Vide / déduction, gardez exactement la même classe et tracez son contour.
5. Vérifiez la clé de zone, par exemple P1-Z001, la valeur en pi² et le total net par classe. Le réglage impérial ou métrique change l'affichage; le calcul conserve la même géométrie.

Une zone requiert au moins trois points; l'application le dit plutôt que d'enregistrer une géométrie inutilisable.

Liste, sélection et corrections

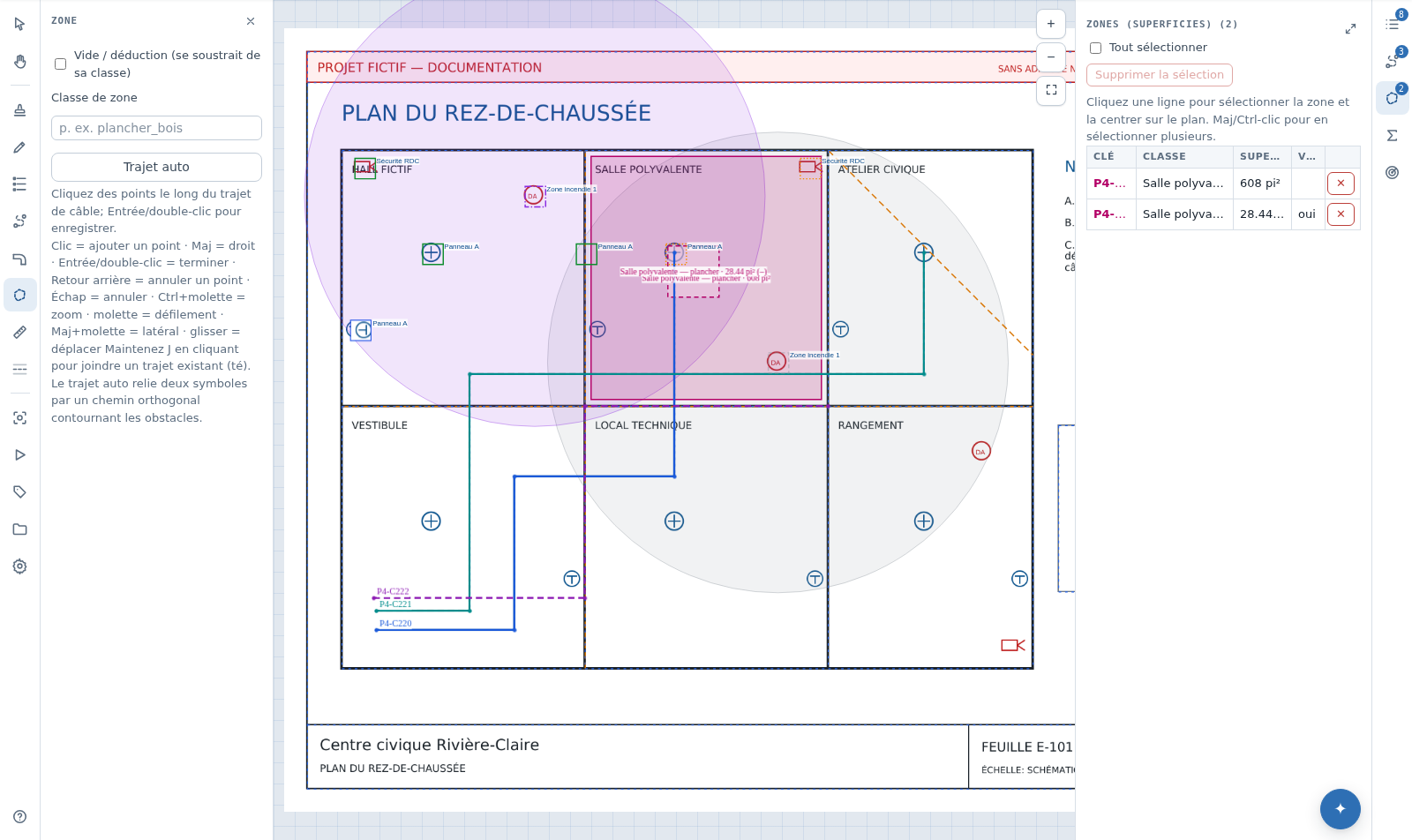

Le panneau Liste des zones énumère les zones de la feuille : cliquez une ligne pour sélectionner la zone et la centrer sur le plan, prenez-en plusieurs avec Ctrl ou Maj, puis supprimez-en une ou un lot. La superficie suit votre réglage d'unités et les déductions sont marquées. Ctrl+Z restaure une suppression, y compris en lot.

Par clic droit sur une zone : Sélectionner cette zone dans la liste, Changer la classe…, Vide (déduction) — une bascule cochable —, Note… pour votre propre remarque, et Supprimer la zone. Le commutateur Afficher les zones (superficies) sous Options masque les polygones à l'écran sans toucher aux comptes, aux prix ni aux exports.

Chiffrer une superficie

Un assemblage nommé exactement comme une classe de zone lui donne une recette au pied carré : la superficie nette — vides déduits — se rend jusqu'à la nomenclature et à l'estimation avec sa provenance. Lorsqu'un nom de classe de symbole existe déjà, la forme classe::area désigne sans ambiguïté la recette de superficie.

Les zones tracées sur une page non calibrée ne sont pas chiffrées; l'estimation le signale au lieu de les laisser tomber en silence. Une échelle modifiée recalcule les valeurs à partir des mêmes points : révisez donc toutes les zones après un recalibrage.

Limites et récupération

Les points d'une zone enregistrée ne se déplacent pas dans l'interface — le menu contextuel d'une zone n'offre pas d'édition de points, contrairement à un trajet de câblage. Si le contour est erroné, supprimez la zone et retracez-la. Évitez les contours qui se croisent, les points en double et les vides qui dépassent leur zone : ils peuvent produire un résultat inattendu même si les coordonnées sont valides.

Les pages désactivées sont exclues du relevé et des livrables. Le classeur Excel contient un onglet Zones, et le PDF de câblage et tuyauterie superpose les polygones et les vides au plan; il n'existe pas de CSV autonome des zones. Si une aire disparaît d'un total, vérifiez d'abord l'échelle, l'état actif de la page et le nom de classe du vide.
