Documentation PlanRelevé
PlanRelevé est une application Web bilingue de relevé de quantités et d'estimation sur plans PDF. Elle réunit le comptage des symboles, la mesure des câbles et des tuyaux, les zones, les assemblages, les prix et les exports dans un même projet, au lieu de séparer l'annotation, les chiffriers et les listes de produits.
PlanRelevé est un produit d'Infotech Canada, de Joliette, au Québec. Le service est en lancement contrôlé : demandez un accès anticipé ou une démonstration à info@it-ca.tech avant de traiter la disponibilité, le prix ou une fonction comme un engagement de production.
Pour qui
Le flux actuel convient particulièrement à l'électricité, à l'alarme incendie, au gicleur, à la sécurité, au câblage structuré et aux métiers apparentés qui travaillent sur plans. Il sert aussi aux estimateurs et réviseurs qui doivent produire un décompte vérifiable avant une soumission. Le logiciel assiste le jugement professionnel : il n'interprète pas le code, ne choisit pas un produit conforme et n'approuve aucune conception.
Ce que contient un projet
- le PDF téléversé et une image traitée de chaque page;
- l'état des pages : nom, activation, mode de dessin et échelle;
- les symboles de légende du projet et les exemplaires pris sur le plan;
- les détections candidates, confirmées, manuelles, à réviser et ignorées;
- les attributs confirmés lus à côté des symboles;
- les trajets de câbles, conduits et tuyaux, ainsi que les polygones de zones et de vides;
- un catalogue de pièces à trois niveaux, les assemblages par classe et la nomenclature produite;
- les réglages d'estimation, les substitutions de prix, la main-d'œuvre, les lignes libres, la marge et l'instantané fiscal;
- les demandes de prix aux fournisseurs et les prix importés;
- les membres du projet, les actions traçables et les exports téléchargés.
Plans vectoriels et plans numérisés
Un PDF vectoriel conserve les objets de dessin : traits, texte, tracés. PlanRelevé en tire des signatures géométriques exactes, lit le texte intégré, déduit les axes des murs et emprunte son chemin de correspondance le plus rapide. C'est normalement le meilleur résultat.
Une page numérisée est une image dans le PDF. Elle reste exploitable, mais la découverte des symboles s'appuie sur les contours et un gabarit d'image. Un balayage net et bien droit donne un bien meilleur résultat qu'une photo pâle ou fortement annotée. L'aide au texte et les axes automatiques y sont plus limités.
Un même document peut combiner les deux modes; le tableau de bord affiche une pastille de mode par page.
Le chemin recommandé
- Connectez-vous ou acceptez une invitation d'organisation.
- Depuis Projets, choisissez un nouveau projet, nommez-le et téléversez le PDF.
- Laissez l'analyse des pages se terminer, puis vérifiez les noms et les modes; désactivez les pages de garde et les détails qui ne doivent pas entrer au relevé.
- Ouvrez Révision du plan et armez l'outil Symboles de légende (
B) : balayez la légende ou définissez les symboles depuis le plan. - Posez l'échelle sur chaque page à mesurer avec Mesure et échelle (
M). - Sur la même page, lancez la détection (
F), puis traitez les candidats dans la file de révision (Q) et ajoutez les oublis à la main. - Complétez avec les attributs (
A), les lignes de référence (L), le câblage et la tuyauterie (W,P) et les zones (Z). - Reliez les classes à des assemblages, appliquez vos prix du catalogue ou d'une soumission fournisseur, puis préparez l'estimation et les exports.
La séquence est délibérément « révision d'abord ». Une détection automatique demeure une proposition tant qu'une règle d'auto-confirmation prudente ou une personne ne l'a pas confirmée. Une quantité candidate ne devient jamais silencieusement une quantité de soumission.
Espaces de travail
| Espace | Rôle |
|---|---|
| Projets | Créer, archiver et ouvrir des projets |
| Tableau de bord | État des pages, comptes par page, nomenclature résolue et exports |

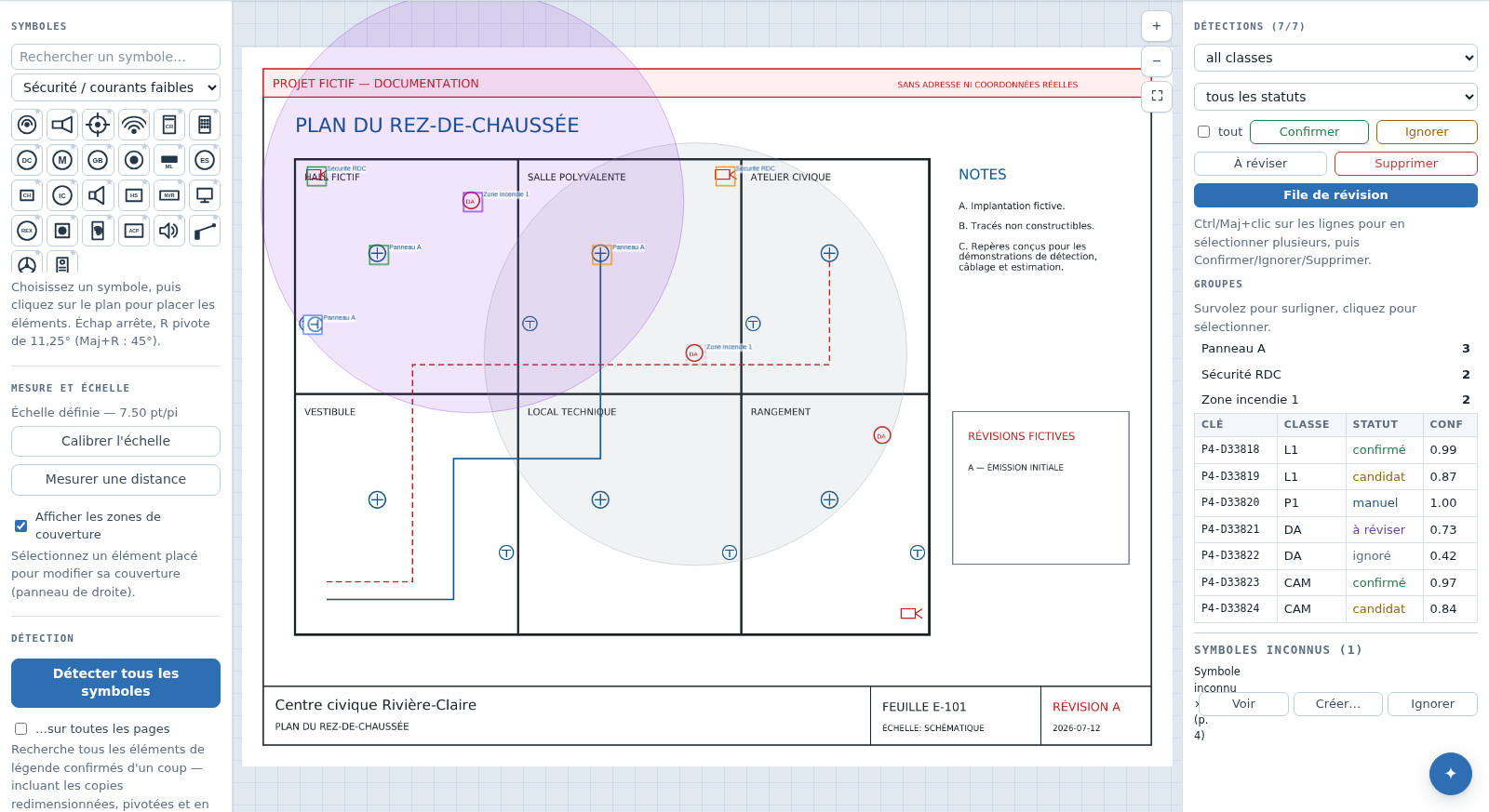

| Révision du plan | Une seule page pour la feuille devant vous : légende, détection, révision, échelle, câbles, tuyaux, zones et attributs, chacun un outil du rail |
| Pièces | Niveaux du catalogue, substitutions de projet et assemblages |
| Estimation | Chiffrer matériel, main-d'œuvre et lignes libres; marge, taxes, recettes |
| Fournisseurs | Contacts, demandes de prix et import des prix soumis |
| Membres | Partage du projet et rôles |
| Assistant | Couche facultative de lecture et de planification en langage naturel |
| Révisions | Téléverser une nouvelle émission et comparer — actuellement indisponible, voir Révisions |
Les permissions comptent
Les rôles d'organisation fournissent les valeurs par défaut, tandis qu'une adhésion de projet peut restreindre ou élargir un projet précis. En bref : lecteur consulte, réviseur décide des candidats existants, éditeur modifie les données du relevé et administrateur de projet partage aussi le projet. L'interface peut afficher un espace alors qu'une écriture répond Interdit si votre rôle effectif est en lecture seule. Voir Comptes et accès et Administration de l'organisation.
La responsabilité du résultat
Avant d'émettre une soumission, vérifiez l'inclusion des pages, l'échelle, les symboles, les populations à faible confiance, les assemblages, les prix, les hypothèses de main-d'œuvre, le groupe de taxes et les options d'export. Conservez le plan source utilisé. PlanRelevé facilite ces contrôles; l'estimateur demeure responsable de la portée et des quantités finales.
