Câblage et tuyauterie

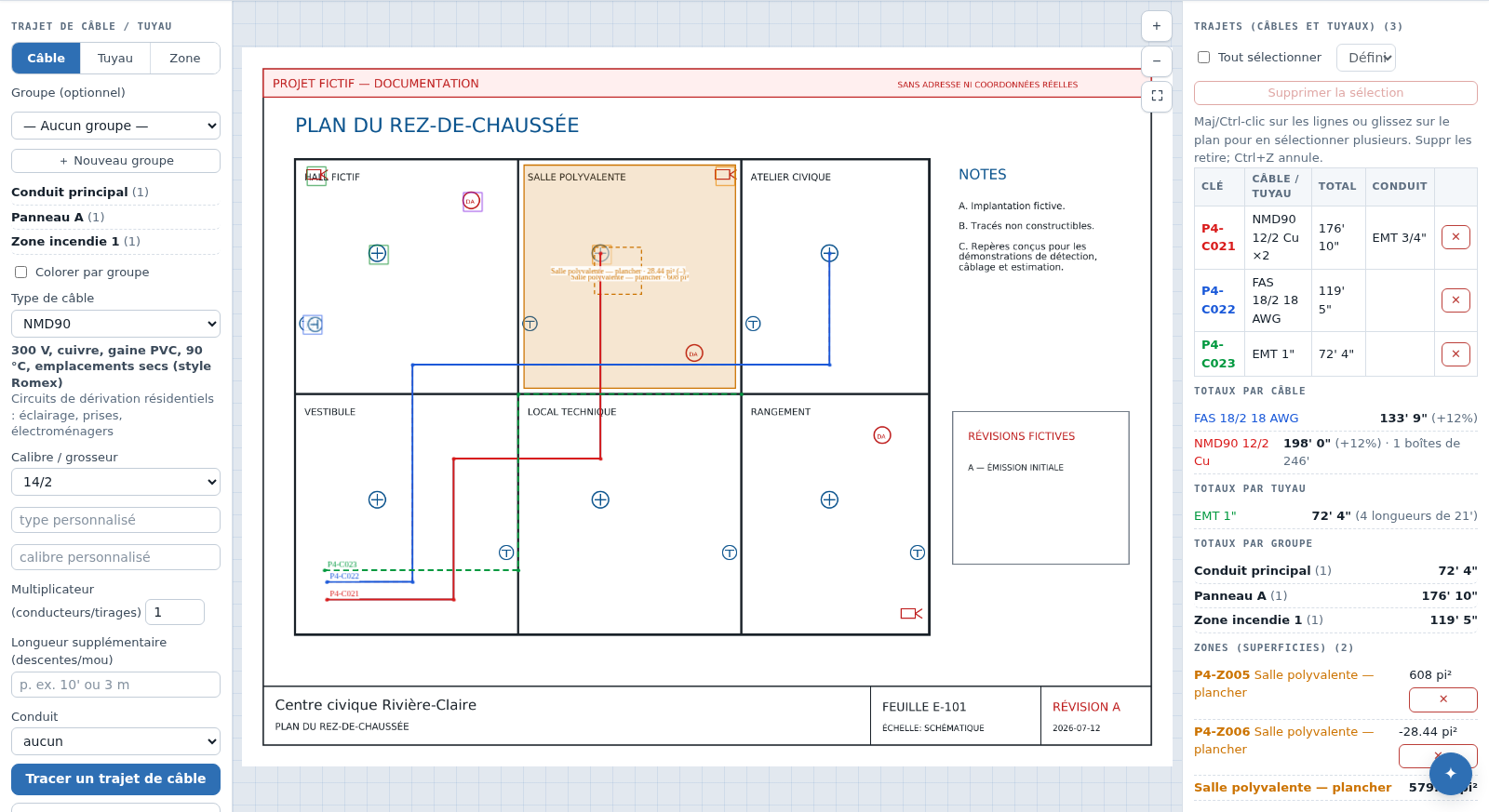

Les outils de câblage / tuyauterie mesurent des polylignes à l'échelle et conservent les sommets sur le plan. Ils gèrent les câbles, les conduits partagés, les tuyaux, les groupes et les zones sur la page de révision du plan, avec les mêmes symboles et le même sélecteur de page.
Accès et préparation
Chemin : projet → Révision du plan → outils Câble (W), Tuyau (P) et Zone (Z). Ce n'est plus un écran distinct : les outils tracent sur le canevas de révision. Le bouton Câblage / tuyaux d'une ligne de page au tableau de bord ouvre cette même page avec l'outil Câble déjà armé. Un lecteur consulte; un éditeur ou administrateur de projet est requis pour tracer, modifier ou supprimer. Les pages désactivées n'apparaissent pas dans le sélecteur et leurs trajets sont exclus des totaux, de l'estimation et des exportations.
- Calibrez la page avec une cote connue. Sans échelle, un trajet peut être dessiné, mais sa longueur réelle reste indéterminée.
- Choisissez Câble ou Tuyau, puis un type et un calibre ou diamètre prédéfini. Utilisez les champs personnalisés si la famille n'existe pas.
- Assignez au besoin un groupe, par exemple un panneau électrique ou une zone incendie. Le coloriage et les sous-totaux peuvent suivre ce groupe.
- Pour un câble, réglez le multiplicateur, la longueur supplémentaire et le conduit. Pour un tuyau, le multiplicateur est toujours 1 et aucun conduit séparé ne s'applique.
- L'outil armé, cliquez pour ajouter des points; Maj contraint le segment, Retour arrière retire le dernier point, Entrée ou un double-clic termine et Échap annule. Le menu contextuel offre aussi Tracer un câble ici et Tracer un tuyau ici.
Extrémités, jonctions et trajet automatique
L'accrochage peut viser les appareils confirmés ou manuels. Lorsque Descentes automatiques est actif, les appareils aux extrémités ajoutent leur descente par défaut à la longueur supplémentaire. Vérifiez cette valeur si vous avez déjà saisi du mou manuellement.
Maintenez J en cliquant sur un trajet du même type pour créer une jonction en T. Le menu contextuel permet aussi de démarrer une branche à un point ou de détacher une extrémité jointe. Pour Trajet automatique, sélectionnez deux appareils : PlanRelevé propose un chemin qui contourne les obstacles détectés. Il s'agit d'une proposition; contrôlez le corridor, les pénétrations et la constructibilité.
Les lignes de référence peuvent guider l'accrochage et le trajet automatique. Le rayon d'accrochage se règle au projet; un rayon trop grand peut attirer un sommet vers le mauvais appareil.
Réviser et corriger
Le panneau Liste des trajets et export énumère les trajets de la feuille; cliquez une ligne pour la centrer sur le plan. Par clic droit sur un trajet : Modifier les points — puis Ajouter un point ici, Retirer ce point et Terminer la modification des points —, Circuit, Propriétés du trajet (type, multiplicateur, Longueur supplémentaire…, Diamètre du conduit…) et Note… pour votre propre remarque.
Une sélection multiple regroupe les actions : Définir groupe pour {n}…, le type, le multiplicateur, Diamètre du conduit… et Supprimer {n} trajet(s). Ctrl+A sélectionne tous les trajets de la page. Ctrl+Z / Ctrl+Y annulent et rétablissent dans un historique unique, partagé avec les symboles : supprimer d'un coup des symboles et des trajets se restaure en une seule fois.
La longueur d'un câble est la géométrie calibrée, multipliée par le nombre de tirages, plus les longueurs supplémentaires, puis augmentée du % de réserve dans les totaux. Le conduit partagé n'est pas multiplié par le nombre de conducteurs; il utilise son propre % de réserve conduit. Les tuyaux sont regroupés par type et diamètre avec arrondi en longueurs commerciales et estimation des coudes, tés et raccords.
Estimation, exportation et récupération
Dans l'estimation, chaque combinaison type/calibre reçoit un prix matériel par pied et des heures de main-d'œuvre par pied; le conduit forme une ligne distincte. Les exports CSV, PDF et XLSX reprennent les réserves et les groupes; voir Exportations.
Si un total semble faux, contrôlez dans cet ordre : échelle, unité impériale/métrique, sommets, multiplicateur, longueur supplémentaire/descentes, réserve et état actif de la page. Après un recalibrage, les mêmes sommets sont recalculés : révisez les résultats au lieu de retracer immédiatement.
