Attributs lus sur le plan (puissances)

Un attribut est une valeur imprimée à côté d'un symbole sur le plan — d'abord la puissance des plinthes et appareils de chauffage (750 W, 1000 W, 2000 W…). PlanRelevé lit ces étiquettes, propose la valeur de chaque symbole avec le texte source comme preuve, et sépare ensuite les quantités par valeur dans la nomenclature, l'estimation et les exports.

Accès et préparation

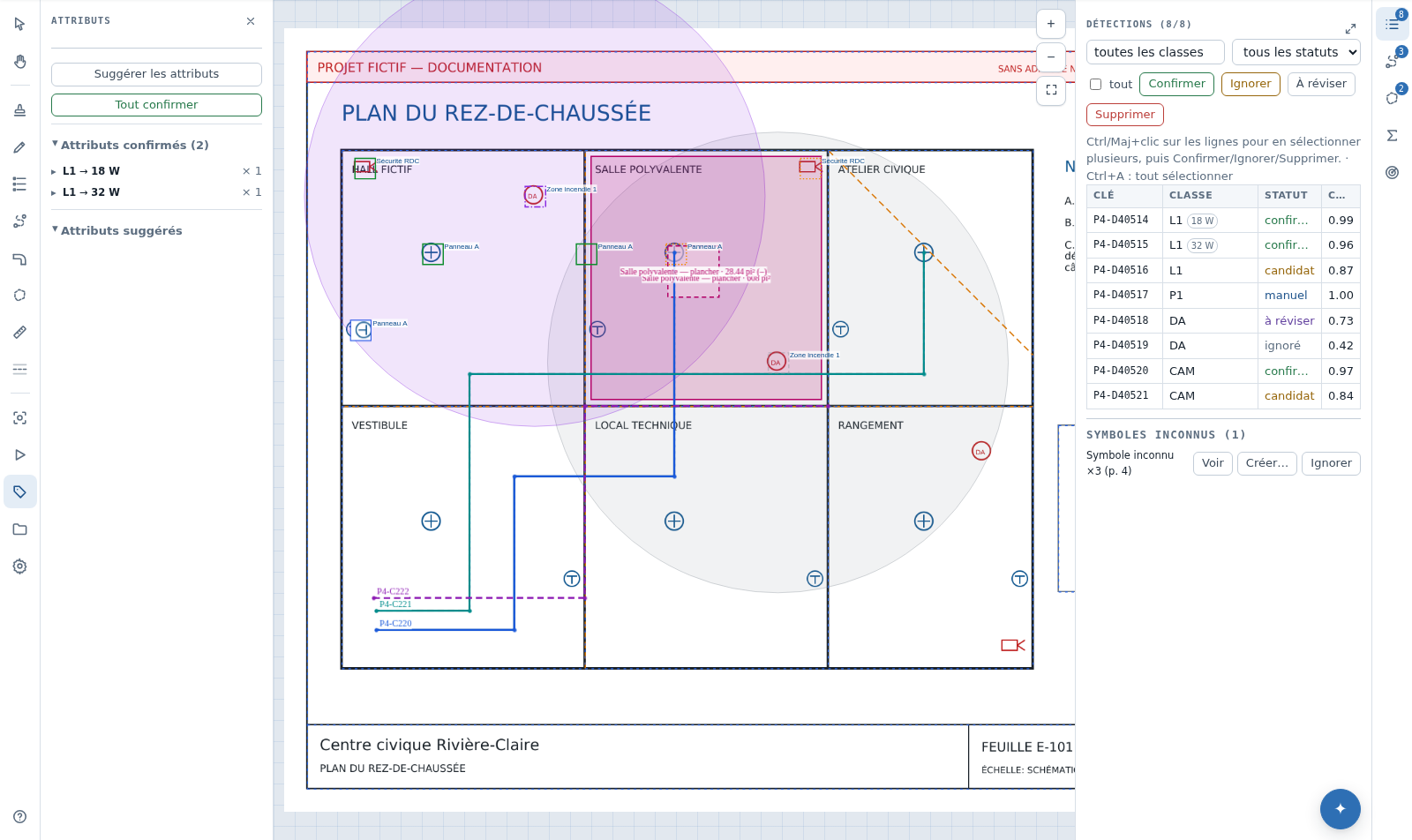

Chemin : projet → Révision du plan → outil Attributs (A). La lecture s'appuie sur le texte du PDF : elle suppose une page vectorielle et des détections déjà confirmées. Sur une page numérisée, ou tant qu'aucune détection n'est confirmée, le panneau l'annonce plutôt que de deviner.

1. Confirmez d'abord les symboles visés dans la file de révision.
2. Armez Attributs (A), puis choisissez Suggérer les attributs. L'en-tête indique combien d'étiquettes ont été lues et combien de symboles confirmés étaient admissibles.
3. Vérifiez chaque proposition contre son texte source, puis confirmez-la — ou utilisez Tout confirmer lorsque la page est homogène.

Une ligne mise de côté avec Réafficher ne disparaît que pour la visite en cours; rien n'est supprimé et la suggestion revient au rechargement de la page.

Étiquettes non assignées

PlanRelevé signale ce qu'il refuse de deviner sous Étiquettes non assignées, avec le motif : étiquette partagée (série) pour un appel du type « 3× 1000W », ambigu : deux symboles à égale distance, symboles voisins déjà assignés, aucun symbole à proximité ou aucune détection confirmée. Ces cas se règlent à la main plutôt que par approximation.

Pour les symboles que le plan n'étiquette pas, sélectionnez-les sur le canevas, saisissez la valeur sous Attribuer manuellement, puis Appliquer. La section Attributs confirmés liste ensuite chaque symbole porteur d'une valeur, groupé par classe et par valeur, avec modification en ligne et Effacer.

Effet sur le chiffrage

Chaque valeur confirmée devient son propre article : une plinthe 1000 W et une plinthe 250 W ne se fondent plus dans une seule ligne « plinthe ». L'estimation, la nomenclature et les demandes de prix aux fournisseurs affichent « Plinthe — 1000 W », « Plinthe — 250 W » et un reste sans attribut, chacun avec sa quantité.

Pour chiffrer une valeur avec ses propres pièces et sa propre main-d'œuvre, nommez un assemblage classe::wattage_w=1000 — par exemple plinthe_electrique::wattage_w=2000. Sans assemblage de ce nom, chaque valeur hérite de la recette de la classe : vos totaux ne bougent donc pas tant que vous n'avez pas décidé autrement.

Assistant, limites et récupération

L'assistant IA et MCP exposent la même matière : get_attributes énumère les valeurs confirmées par classe et set_detection_attribute assigne une valeur à des symboles — avec votre approbation, comme toute écriture.

Une valeur lue reste une lecture de plan, pas une décision d'ingénierie : une étiquette peut désigner un circuit, une tension ou un renvoi de légende plutôt que l'appareil voisin. Contrôlez les cas signalés avant de soumettre. Si une quantité paraît fausse, vérifiez dans cet ordre : statut des détections, valeurs confirmées de la classe, reste sans attribut, nom exact de l'assemblage de variante, puis recette de classe.
